Voorbeeld uitvoering werk

Locatie: Witsenburgselaan te Nijmegen



Wij kregen de opdracht om een kelder en garage van een woonhuis te isoleren.

Het kelderplafond hebben we geïsoleerd door PIR-platen te bevestigen en daarachter EPS-korrels in te blazen.
De garage is geïsoleerd door eerst een houtskelet te bouwen, daar platen tegen aan te monteren en in de ontstane ruimte daar achter cellulose te blazen. Van de werkwijze in de garage is een filmpje gemaakt.



Locatie: van Welderenstr. 113 te Nijmegen



Wij kregen de opdracht om een winkelruimte om te bouwen naar een dansruimte. Voorwaarde: sterke reductie van geluid- en warmteverlies naar buiten-, zij- en bovenburen.



Bij binnenisolatie is een groot probleem te tackelen, namelijk het optreden van condensatie door koude bruggen. Daarom moet een ieder bij ons de beginselen van  bouwfysica tot in de puntjes begrijpen en zeer nauwgezet zijn in de uitvoering.  De architect/bouwkundige fysica is continu op de werkvloer aanwezig om een naadloze aansluiting te verkrijgen van het ontwerp naar de praktijk.



Beiden zijn bezig met voorbereiding om het buitenaanzicht van het kozijn(voorschrift gemeente) te bewaren en toch de geluidsdichte veiligheidsbeglazing HR++ te plaatsen. De timmermansvaardigheden van onze vaklui staat garant voor een perfecte uitvoering.



Rechts ir. Gerrit Groot Roesink, architect. Hij is verantwoordelijk voor de tekeningen, aanvraag gemeente, detailtekeningen). Gerrit loopt bij ons stage om de aansluiting tussen werktekening (welstand, geluids reductie en warmteweerstand) en de uitvoering in de praktijk te verbinden. Onder verantwoordelijkheid van leermeester/uitvoerder Johan Soppe links (ex. leermeester BORN) word de constructie koude brug (condensatievrij) vrij uitgevoerd.



Uurprijzen excl. Btw.  Voor isolatiewerkzaamheden 6% Btw, overige werkzaamheden 21% Btw.



Uurprijs vakman en aannemer € 42,50/uur
Uurprijs vakman 8-40 uur € 42,50/uur
uurprijs vakman 41-119 uur € 38,50/uur

Uurprijs vakman 120 uur en meer €34.50/uur

Uurprijs architect 47,50 euro/uur

Uurprijs assistent 28,50 euro/uur

Uurprijs HBO bouwkundige 42,50 euro/uur





In de passieve woningbouw zijn de architect en bouwkundige binnen het PassiefHuisPlanningsProject programma gezamenlijk verantwoordelijk en daardoor betrokken in de uitvoerende bouw, zodat hun wetenschappelijke werk ook daadwerkelijk wordt omgezet in de uitvoering. Dit project is ideaal om deze intensieve samenwerking van theorie en praktijk tot stand te brengen.

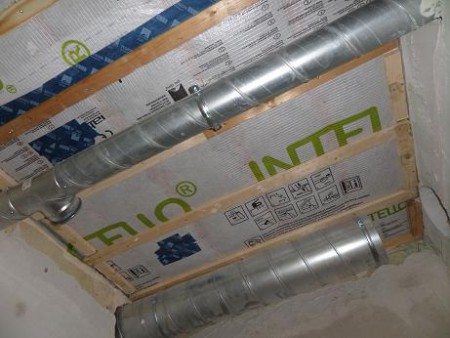

Aansluiting kanalen van het WarmteTerugWin-balansventilatiesysteem. Plafond is met cellulose (papiervlokken) geïsoleerd tussen de balken á 18 cm hoog (Rd waarde 4,87). De Intello foliemembraan -luchtdicht met speciale tape geplakt met de constructie- staat borg voor uitdamping vanuit de geïsoleerde platte dak zijde naar het binnenklimaat maar niet vanuit binnenklimaat naar het isolatiedeel. Deze wijze van  isoleren zorgt voor een condensvrije warmte opslag, met name in de zomer (koel), maar slaat ook perfect de winterzon op en straalt deze 12 uur later naar binnen uit, in tegenstelling tot de reguliere isolatiematerialen die de winterzon juist weren en de zomerwarmte opslaan in het gebouw.

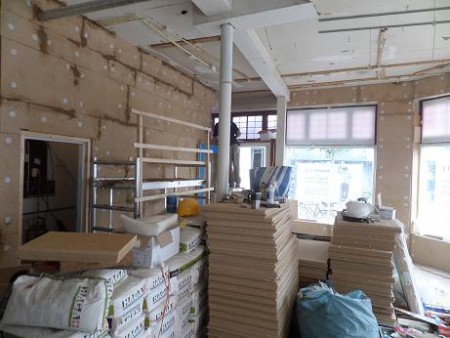

Links (aannemer/uitvoerder mbo-5) binnenisolatie  en rechts  renovatie gevelconstructies (metselaar/stucadoor monumenten), beiden in opleiding  voor leermeester. Op de binnengevel wordt leem als lijm gebruikt om de houtwol warmte- en geluidswerende platen van 6 cm dik (Rd=1,6) te bevestigen. De leem met cellulose zorgt ervoor dat de mogelijke condensatie aan de binnengevel  voor 100% wordt afgevoerd naar het binnenklimaat en vervolgens afgevoerd door het WTW-balansventilatiesysteem naar buiten. Voordelen van houtwolplaten: goedkoop, door een vakman snel verwerkbaar, gaat eeuwen mee door perfecte vocht balans, vermindering elektromagnetische straling en bacteriën in het binnenklimaat. Resultaat naast een behaagelijk binnenklimaat, de maandelijkse energie nota is van € 400 teruggebracht naar € 150. Het pand is minimaal evenredig in waarde toegenomen en vertegewoordigd een kapitaal -bij 2,65% rente- van ruim € 110.000 euro besparing. De totale kosten van deze energie renovatie was een kwart. tel uit uw winst.















De bouwkundige ing. Arthur Janssen volgt bij ons de projectleider opleiding voor kruipruimte- en kelderisolatie en zonnepanelen ontwerp- en montage installatie. Binnen de vaklieden50plus organisatie is hij ook verantwoordelijk voor de werktekeningen en aanvraag bij gemeente.







We gebruiken de biokalk als stucwerk en deze wordt aangebracht op de houtwolplaten van Pavatex, geleverd door woonwinkel Atrium. De Woonwinkel is ook de vraagbaak voor technische uitwerking van de isolatie.









Het geheel is nu behang- en verfklaar opgeleverd. De eigenaar heeft de bamboevloer, geleverd door Woonwinkel Atrium, zelf gelegd. Dankzij de doorlopende adviezen aan de eigenaar door Woonwinkel Atrium (interieur), Vaklieden50plus (uitvoering) en Energie Prestatie Loket (werktekeningen) kan de oplevering tegen de laagst denkbare kosten plaatsvinden.







Het geheel is geschilderd met leemstuc verf. Een zeer vriendelijke slijtvaste muurverf in de verwerking en optimaal vochtregulerend.









De buitenzijde beg. grond is geheel af- geschilderd met lijnolieverf. Gelet op de kosten zijn alleen 2 lagen verf over de bestaande ondergrond door ons geschilderd.
